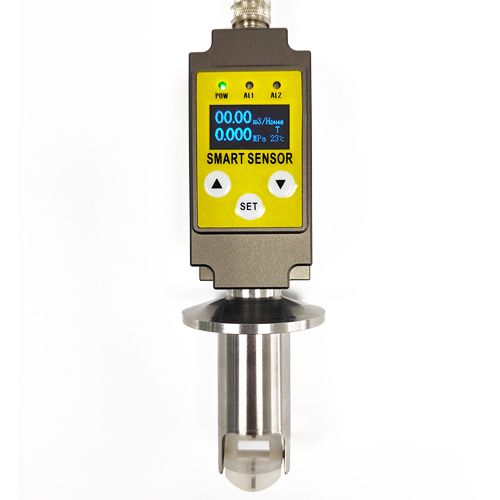

fxc02 流量压力温度传感器
型号：fxc 02
产品介绍：
fxc02 流量压力温度传感器结构简单、精确度高、安装维修使用方便等特点，可对管道中的液体流动及温度、压力情况进行实时监控，提供流量及温度、压力三模4-20ma信号输出，流量及温度、压力报警开关输出，提供流量及温度、压力485通信信号输出。并采用自发光0led实时显示流体流速及温度、压力，实现管道当中流量温度压力一体式的监控功能。被广泛应用于半导体、光伏、石油化工、电力、治金、钢厂、造纸、食口品加工、水处理、电池厂等行业。
咨询热线：400-060-7358
1、流量、压力、温度一体式传感器
2、流量智能显示报警接点输出
3、压力智能显示报警接点输出
4、温度智能显示报警接点输出
5、流量、压力、温度485通信或三模拟量输出
6、自发光oled显示清晰
7、精度高，稳定可靠
8、耐结垢，耐腐蚀
9、测量范围宽，下限流速低
10、压力损失小，重复性好
工作原理：

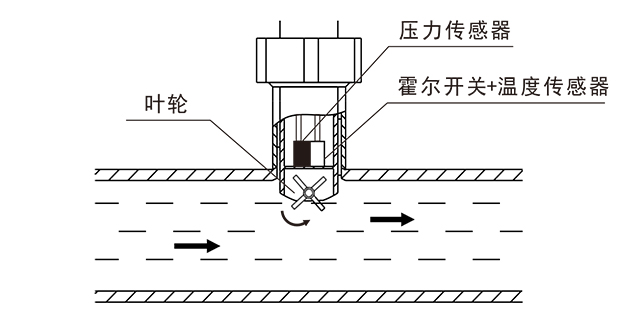

fxc02 流量压力温度传感器的原理示意图所示。在传感器探头装有压力传感器,霍尔开关，温度传感器，管道中心装有叶轮，由轴承支撑。当流体通过管道时，冲击叶轮叶片，使叶轮旋转。叶轮旋转速度与流体流速成正比，液体流动带动叶轮旋转，旋转的叶轮使感应霍尔开关产生一个与流量成正比的频率信号，变送器再将频率信号转变为电信号，压力传感器输出压力信号，度传感器输出温度信号。
流量参数：
测量范围：0.3~6m/s
精确度：0.5级
压力参数：
量程：-0.1...0~1mpa
精度等级：0.25、0.5
温度参数：
测量范围：0~100℃、客户定制
精确度：1℃
其它参数：
显示：oled
报警接点类型：npn，pnp
输出：三路4-20ma（流量/压力/温度）；rs485通讯 报警输出（可设置）
绝缘阻抗：100vdc时，50mω
工作电压：24vdc
功耗：3w
壳体材质：铝合金氧化
接口材质：304不锈钢
环境条件：-20~85℃，≤85%rh

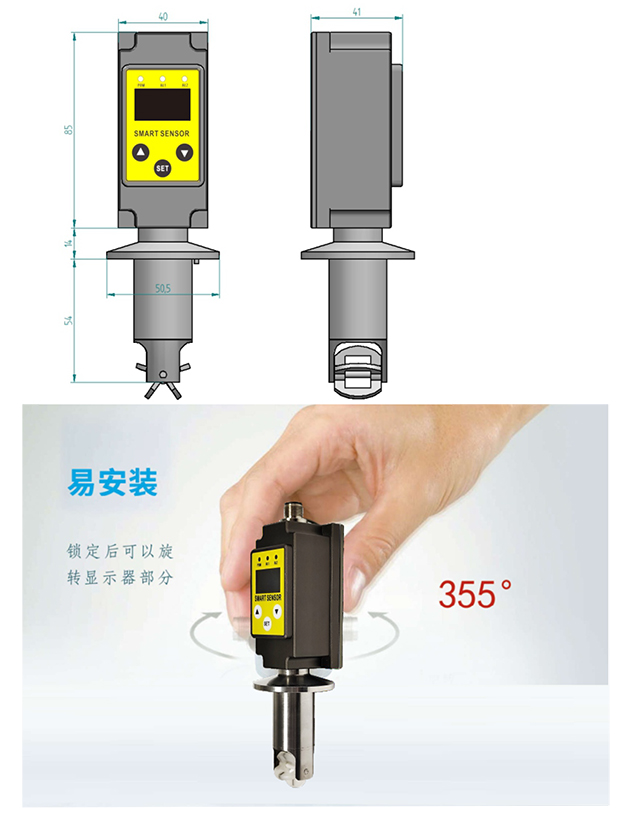

结构图：

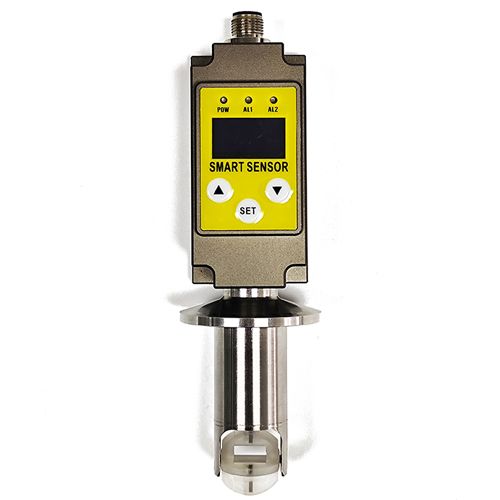

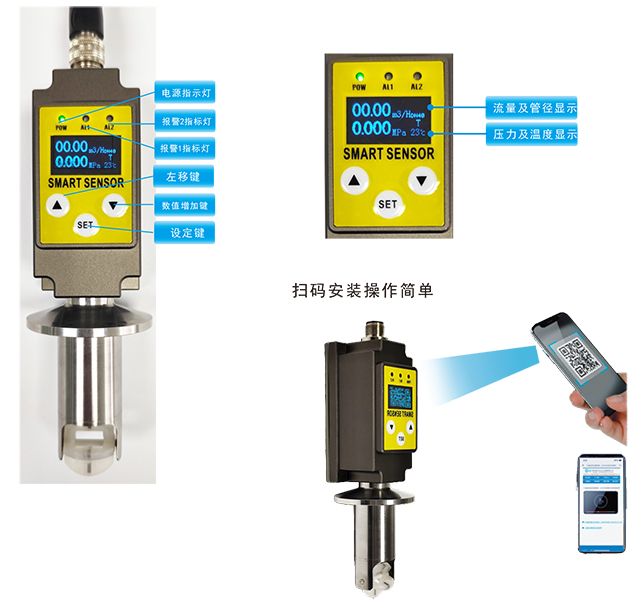

面板显示：

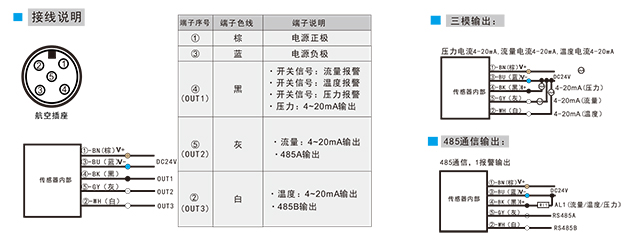

接线图：

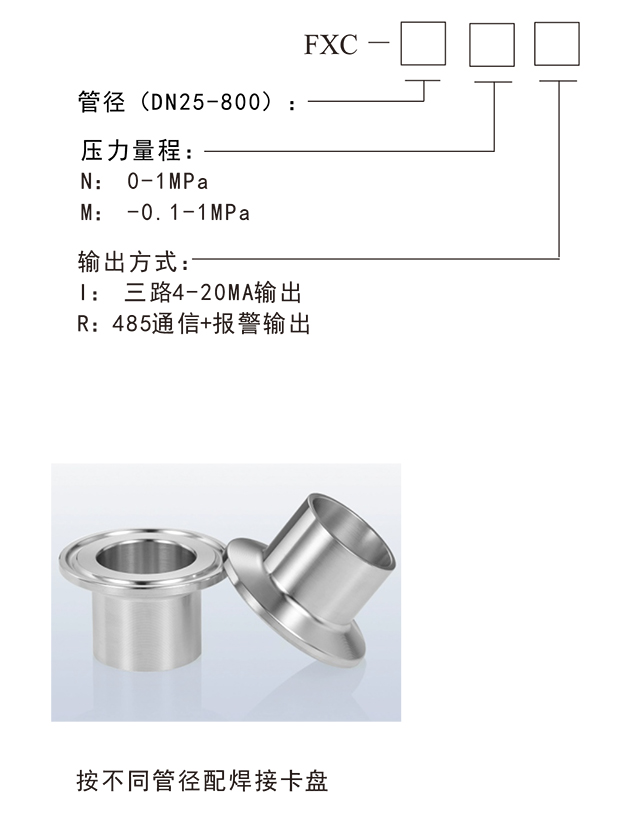

选型说明：
